Wie funktioniert ein optischer Sensor? Kurz gesagt: Er nutzt Licht, um Objekte, Abstände, Farben oder Bewegungen zu erkennen. Dabei sendet er Licht aus oder wertet vorhandenes Licht aus und wandelt die Veränderung in ein elektrisches Signal um.
Optische Sensoren begegnen uns häufiger, als viele denken: im Smartphone, im Auto, in der Liftanlage, bei automatischen Türen oder in der Heizungstechnik. Für Konsumentinnen und Konsumenten in der Schweiz sind sie vor allem interessant, weil sie Komfort, Sicherheit und Energieeffizienz unterstützen.
Wie funktioniert ein optischer Sensor? Das Grundprinzip
Ein optischer Sensor arbeitet mit Licht. Dieses Licht kann sichtbar sein, etwa rot oder weiss, oder unsichtbar, zum Beispiel Infrarot. Der Sensor besteht meist aus zwei wichtigen Teilen: einer Lichtquelle und einem Empfänger. Die Lichtquelle sendet Licht aus. Der Empfänger misst, wie viel Licht ankommt, reflektiert wird oder unterbrochen ist.
Sobald sich etwas im Messbereich verändert, verändert sich auch das Lichtsignal. Ein Objekt kann den Lichtstrahl blockieren, Licht zurückwerfen oder die Farbe des reflektierten Lichts beeinflussen. Die Elektronik im Sensor erkennt diese Änderung und erzeugt daraus ein Signal. Dieses Signal kann dann eine Funktion auslösen, etwa das Öffnen einer Tür, das Einschalten einer Lampe oder eine Meldung an ein Steuergerät.
Der grosse Vorteil liegt darin, dass optische Sensoren oft berührungslos arbeiten. Sie müssen ein Objekt nicht anfassen, um es zu erkennen. Das ist besonders praktisch bei beweglichen Teilen, empfindlichen Oberflächen oder hygienischen Anwendungen.
Die Lichtquelle: der aktive Teil des Sensors
Viele optische Sensoren besitzen eine eigene Lichtquelle. Häufig kommen LED-Lichtquellen zum Einsatz, weil sie kompakt, langlebig und energieeffizient sind. Je nach Anwendung wird sichtbares Licht oder Infrarotlicht verwendet.
Infrarotlicht ist für das menschliche Auge nicht sichtbar. Es eignet sich gut für Fernbedienungen, Bewegungsmelder oder Annäherungssensoren. Sichtbares Licht wird dagegen oft genutzt, wenn Farben erkannt oder genaue Positionen bestimmt werden sollen.
Der Empfänger: das Auge des Sensors
Der Empfänger nimmt das Licht auf und wandelt es in ein elektrisches Signal um. Dafür werden lichtempfindliche Bauteile eingesetzt, zum Beispiel Fotodioden oder Fototransistoren. Sie reagieren darauf, ob viel, wenig oder gar kein Licht eintrifft.
Die Elektronik bewertet dieses Signal. Sie unterscheidet beispielsweise zwischen „Objekt vorhanden“ und „Objekt nicht vorhanden“. Bei komplexeren Sensoren kann sie auch Entfernungen berechnen, Helligkeit messen oder Farben vergleichen.
Wichtige Arten optischer Sensoren
Optische Sensoren gibt es in verschiedenen Bauarten. Welche Variante verwendet wird, hängt davon ab, was erkannt werden soll und wie die Umgebung aussieht.
- Lichtschranke: Ein Sender und ein Empfänger stehen sich gegenüber. Wird der Lichtstrahl unterbrochen, erkennt der Sensor ein Objekt.

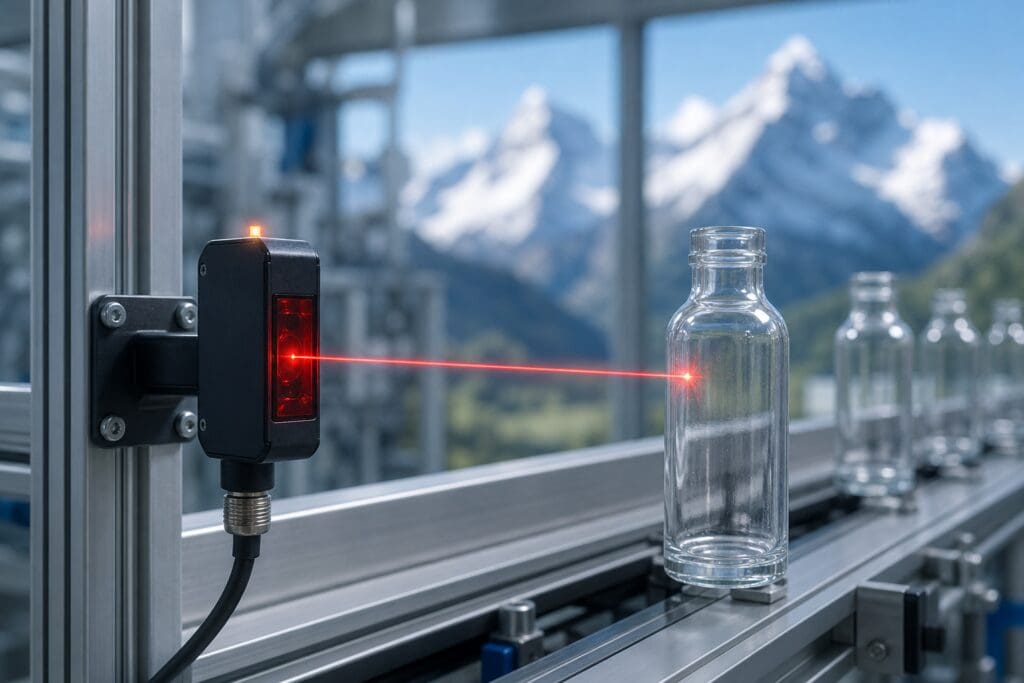

- Reflexionssensor: Sender und Empfänger sitzen im selben Gehäuse. Das Licht wird von einem Objekt zurückgeworfen und vom Sensor ausgewertet.
- Reflex-Lichtschranke: Das Licht wird zu einem Reflektor geschickt und von dort zurückgesendet. Ein Objekt wird erkannt, wenn es den Lichtweg stört.
- Farbsensor: Er bewertet die reflektierten Lichtanteile und erkennt dadurch unterschiedliche Farben oder Farbabweichungen.
- Abstandssensor: Er misst, wie weit ein Objekt entfernt ist, zum Beispiel über die Laufzeit oder den Winkel des reflektierten Lichts.
Eine einfache Lichtschranke findet man etwa bei Garagentoren oder Liftanlagen. Sie verhindert, dass sich eine Tür schliesst, wenn sich etwas im Weg befindet. Reflexionssensoren werden oft dort eingesetzt, wo nicht auf beiden Seiten Platz für Sender und Empfänger vorhanden ist.
Farbsensoren sind etwas spezieller. Sie kommen zum Beispiel in Geräten vor, die Material, Verpackungen oder Oberflächen unterscheiden müssen. Abstandssensoren wiederum sind in modernen Smartphones, Robotersaugern, Autos und Haushaltsgeräten verbreitet.
Beispiele aus dem Alltag in der Schweiz
Im Alltag arbeiten optische Sensoren häufig unauffällig im Hintergrund. Viele Menschen nutzen sie täglich, ohne sie bewusst wahrzunehmen. Gerade in Gebäuden, Verkehrsmitteln und Haushaltsgeräten leisten sie wertvolle Dienste.
Bei automatischen Türen erkennt ein Sensor, ob sich eine Person nähert. In öffentlichen Gebäuden, Bahnhöfen oder Einkaufszentren erhöht das den Komfort und kann den Energieverlust durch dauerhaft offene Türen verringern. Auch in Liftanlagen sorgen Lichtschranken dafür, dass Türen nicht schliessen, wenn jemand ein- oder aussteigt.
Im Smartphone messen optische Sensoren die Umgebungshelligkeit. Das Display kann dadurch automatisch heller oder dunkler werden. Das verbessert die Lesbarkeit und spart Akku. Zusätzlich nutzen manche Geräte optische Näherungssensoren, damit der Bildschirm beim Telefonieren nicht versehentlich bedient wird.
Auch im Auto sind optische Sensoren wichtig. Regensensoren erkennen Tropfen auf der Frontscheibe und steuern den Scheibenwischer. Lichtsensoren schalten je nach Umgebung die Beleuchtung ein oder aus. Kamerabasierte Systeme nutzen ebenfalls optische Informationen, auch wenn sie technisch komplexer sind als einfache Lichtschranken.
Im Haushalt finden sich optische Sensoren unter anderem in Rauchmeldern, Druckern, Kaffeemaschinen oder Seifenspendern. Sie erkennen Füllstände, Papierpositionen, Bewegungen oder Trübungen.
Was beeinflusst die Genauigkeit?
Ein optischer Sensor kann sehr zuverlässig arbeiten, wenn er passend eingesetzt wird. Dennoch hängt die Genauigkeit stark von der Umgebung und vom Objekt ab. Licht ist empfindlich gegenüber Reflexion, Verschmutzung und Störungen.
Wichtige Einflussfaktoren sind:
- Oberfläche des Objekts: Glänzende, matte, dunkle oder transparente Materialien reflektieren Licht unterschiedlich.
- Umgebungslicht: Starkes Sonnenlicht oder wechselnde Beleuchtung kann die Messung beeinflussen.
- Verschmutzung: Staub, Wasser, Fett oder Fingerabdrücke auf der Linse können das Signal schwächen.
- Abstand und Ausrichtung: Der Sensor muss zum Messbereich passen und korrekt montiert sein.
- Farbe und Form: Dunkle oder sehr unregelmässige Objekte können schwieriger zu erkennen sein.
In einer hellen Küche, einem feuchten Badezimmer oder einer staubigen Garage können Sensoren anders reagieren als in einem sauberen Innenraum. Deshalb sind gute Geräte oft so konstruiert, dass sie Störungen teilweise ausgleichen. Trotzdem bleibt die richtige Platzierung wichtig.
Vorteile und Grenzen optischer Sensoren
Optische Sensoren haben viele Vorteile. Sie arbeiten schnell, berührungslos und meist verschleissarm. Da kein direkter Kontakt mit dem Objekt nötig ist, eignen sie sich auch für empfindliche oder bewegte Oberflächen. Zudem können sie sehr kleine Veränderungen erkennen, etwa eine Positionsänderung, eine Unterbrechung oder einen Helligkeitsunterschied.
Ein weiterer Vorteil ist die Vielseitigkeit. Ein optischer Sensor kann einfach aufgebaut sein, wie bei einer Lichtschranke, oder sehr präzise messen, wie bei einem Abstandssensor. Dadurch findet man diese Technik in günstigen Alltagsgeräten ebenso wie in hochwertigen technischen Systemen.
Es gibt aber auch Grenzen. Transparente Objekte wie Glas oder glänzende Folien können schwieriger erkannt werden. Dunkle Oberflächen werfen wenig Licht zurück. Starker Schmutz oder direkte Sonneneinstrahlung können Messergebnisse verfälschen. Auch Nebel, Wasserdampf oder Regentropfen können das Licht streuen.
Für Konsumentinnen und Konsumenten bedeutet das: Wenn ein Gerät mit optischem Sensor unzuverlässig reagiert, liegt das nicht immer an einem Defekt. Manchmal hilft bereits eine gereinigte Linse, eine bessere Ausrichtung oder ein anderer Montageort.
Häufig gestellte Fragen
Erkennt ein optischer Sensor auch transparente Gegenstände?
Ja, aber transparente Gegenstände sind anspruchsvoller, weil Licht durch sie hindurchgehen oder unerwartet reflektiert werden kann. Spezielle Sensoren oder angepasste Einstellungen verbessern die Erkennung deutlich.
Funktioniert ein optischer Sensor im Dunkeln?
Viele optische Sensoren funktionieren im Dunkeln, wenn sie eine eigene Lichtquelle besitzen. Sensoren, die nur Umgebungslicht auswerten, benötigen dagegen ausreichend Licht für eine zuverlässige Messung.
Ist Infrarotlicht bei optischen Sensoren gefährlich?
In üblichen Alltagsgeräten ist Infrarotlicht normalerweise sehr schwach und für den normalen Gebrauch ausgelegt. Man sollte Sensoren dennoch nicht öffnen oder absichtlich direkt in starke Lichtquellen blicken.
Warum reagiert ein Bewegungsmelder manchmal falsch?
Falsche Reaktionen können durch Sonnenlicht, Spiegelungen, Haustiere, Wärmequellen oder Verschmutzung entstehen. Auch eine ungünstige Ausrichtung kann dazu führen, dass Bewegungen zu früh oder zu spät erkannt werden.
Was ist der Unterschied zwischen optischem Sensor und Kamera?
Eine Kamera erzeugt ein Bild mit vielen Bildpunkten, während ein einfacher optischer Sensor meist nur eine bestimmte Lichtänderung misst. Beide nutzen Licht, erfüllen aber unterschiedliche Aufgaben.
